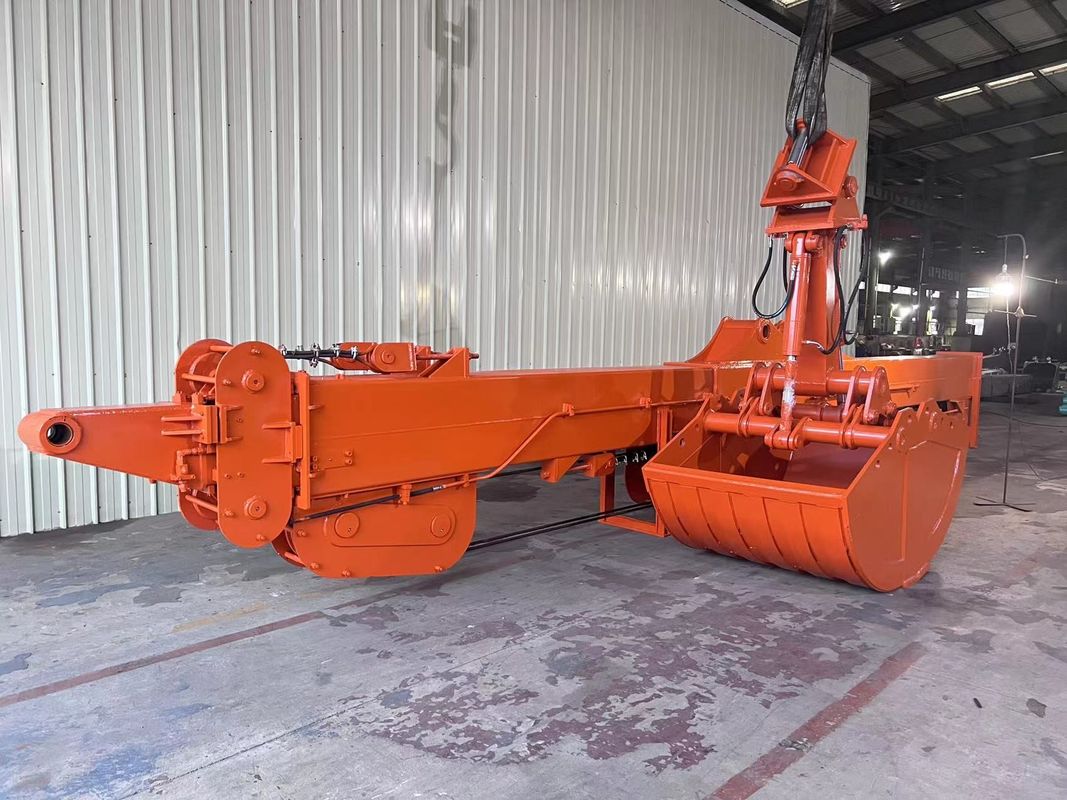

এক্সক্যাভারের জন্য 25M টেলিস্কোপিক ডিপার আর্ম DX225

আপগ্রেড করার জন্য প্রস্তুত?

ইসরায়েলি প্রকল্পের জন্য কাস্টম টেলিস্কোপিক অস্ত্রঃ
✔১৮ মিটার থেকে ৩২ মিটারের মধ্যে(আইএসও ৯০০১ সার্টিফিকেট)
✔সরাসরি OEM ফিটDoosan/Volvo/CAT-এর জন্য
✔১ বছরের কাঠামোগত গ্যারান্টি

কিভাবে একটি এক্সক্যাভেটর টেলিস্কোপিক আর্ম ইনস্টল করবেন: ধাপে ধাপে গাইড

01 এগুলি প্রস্তুত করা উচিতঃ
৩ জন লোক দরকার: ১ জন ড্রাইভার এবং ২ জন ইনস্টলেশন ম্যান
নিশ্চিত করুন যে excavator অতিরিক্ত পাইপ লাইন আছে
প্রয়োজন সরঞ্জামঃ
অভ্যন্তরীণ এবং বাহ্যিক প্লাগ ((M26x1.5H টাইপ) 2 সেট
অভ্যন্তরীণ এবং বাহ্যিক প্লাগ ((3/4 মহিলা টাইপ) 2 সেট
অভ্যন্তরীণ এবং বাহ্যিক প্লাগ ((1 ♂ মহিলা প্রকার) 2 সেট
অভ্যন্তরীণ এবং বাহ্যিক প্লাগ ((১৯ মার্কিন সমতল কাটা টাইপ) 1 সেট
খোলা চাবিঃ ১৭-১৯, ১৮-২১, ২২-২৪, ২৭-৩০, ৩০-৩২ ((২টি সেট)
৩৬-৪১ ((২ টি সেট)
নিয়মিত চাবিঃ 450#,300#
ডাবল অফসেট রিং স্পিনারঃ ১৮21,22,24
দ্রুত চাবি এবং সকেট
ফ্ল্যাট হেড স্ক্রু ড্রাইভার, ফিলিপস স্ক্রু ড্রাইভার
10# টি-বার, টানেল, সাসপেন্ডার, শ্যাফ্টের জন্য ঘন শীর্ষ বার, স্ল্যাডহ্যামার

02 হাইড্রোলিক চাপ সরান
প্রথমেই এক্সক্যাভারেটর বন্ধ করে হাইড্রোলিক লাইন থেকে চাপ দূর করতে হবে।
(চাপ ভালভ উপর একটি বোতাম নল থেকে চাপ অপসারণ
ফোর্স, যদি ত্রাণ ভালভ কাজ করে না, আপনি তরল অপসারণ করতে পারেন
ট্যাংক ক্যাপ থেকে চাপও সরানো যেতে পারে)

03 টেলিস্কোপিক আর্ম ইনস্টল করুন

04 পাইপ লাইন ইনস্টল করুন

05 টেলিস্কোপিক বাহু ইতিমধ্যেই সংযুক্ত

06 চলুন দেখি কিভাবে বাই-ডাইরেকশনাল ফুট সুইচ ইনস্টল করা যায়

বাইডাইরেকশনাল দিয়ে ফুট পেডাল সুইচ প্রতিস্থাপন

07 দুই দিকের ফুট পেডাল সুইচ চারটি সংযোগকারী নিয়ে গঠিতঃ

টি, পি, এ১ এবং এ২।
. টি পোর্টটি সংযোগ করা উচিত
T এক্সক্যাভারের ভ্রমণ ভালভের পোর্ট
একটি তিন উপায় জয়েন্ট ব্যবহার করে পৃথক করার জন্য
তেল প্রবাহ।
একইভাবে, P পোর্ট সংযুক্ত করা উচিত
ট্রাভেল ভ্যালভের পি পোর্টে একটি
তেল পৃথক করার জন্য তিন-মুখী সংযোগকারী।
অবশেষে, A1 এবং A2 সংযোগকারীগুলি
পাইলট কন্ট্রোল কানেক্টরের সাথে সংযুক্ত
বন্টন ভালভের।

08 ট্রাভেল ভ্যালভ
নির্ধারিত প্রকাশ করার জন্য ক্যাবিন মেঝে অবস্থিত রাবার প্যাড অপসারণ
সাধারণত, এই খোলার জন্য, এই প্যাডালটি ব্যবহার করা হয়।
ক্যাবের ডান দিকে অবস্থিত।
ভ্রমণ ভালভের T বন্দর এবং P বন্দর খুঁজুন, যা T বন্দরের সাথে মিলে যায়
এবং পি পোর্ট ফুট পেডাল সংযুক্ত।

09 লিঙ্ক পাইপ
A1 এবং A2 বন্টন ভালভ সংযুক্ত করা হয়। বন্টন ভালভের অবস্থান নির্ধারণ করতে, ব্রেকার পাইপলাইন অনুসরণ করুন এবং এটি বন্টন ভালভের সাথে সংযুক্ত হয় যেখানে দেখুন।
সংযোগের উভয় পাশে বা সংশ্লিষ্ট অবস্থানগুলিতে যৌথ অবস্থানগুলি সন্ধান করুন
A1 এবং A2 এই দুটি অবস্থানে যথাক্রমে সংযুক্ত করুন।
সংশ্লিষ্ট ভালভ কভার খুঁজুন। তেল ইনলেট পাইপ ভালভ কভার সাধারণত হয়
A1 এর সাথে সংযুক্ত, যখন তেল রিটার্ন পাইপের ভালভ কভার A2 এর সাথে সংযুক্ত।
বিপরীত প্রতিক্রিয়ার ক্ষেত্রে, কেবল A1 এবং A2 এর সাথে সংযুক্ত পাইপলাইনগুলি প্রতিস্থাপন করুন।

10 পাইপ সংযোগ চিত্র

11 ইনস্টলেশনের পরে, এটা তৈলাক্ত করা উচিত
পিনের অবস্থানে গ্রীস প্রয়োগ করুন, টেলিস্কোপিক আর্মের আর্ম টিউব, টেলিস্কোপিক আর্মের অনেকগুলি তৈলাক্তকরণ গর্ত রয়েছে গ্রীস যুক্ত করতে পারে, টেলিস্কোপিক আর্মটিও পুরো শরীরকে তৈলাক্ত করা উচিত!
